3月23日，國家能源局、國家發改委聯合印發《氫能產業發展中長期規劃（2021-2035年）》。文中明確提出，氫能是未來國家能源體系的重要組成部分，充分發揮氫能清潔低碳特點，實現綠色低碳轉型，將氫能產業作為戰略新興產業和未來重點產業。
現階段較為成熟的制氫的技術路線有三種：一是以煤炭、天然氣為代表的化石能源重整制氫，俗稱藍氫；二是以焦?fàn)t煤氣、氯堿尾氣、丙烷脫氫為代表的工業副產氣制氫，俗稱灰氫；三是電解水制氫，俗稱綠氫。
我國是世界上最大的制氫國，年制氫產量約3300萬噸，其中，能達到工業氫氣質量標準的約有1200萬噸?？稍偕茉囱b機量全球第一，在清潔低碳的氫能供給上具有巨大潛力。
然而隨著光伏、風電的進一步降本，到2030年國內部分可再生資源優勢區域，其度電成本到達到0.1-0.15元/KWh，綠氫成本逐步下降到14元/KG左右，實現與灰氫平價。
近年來，PEM電解水技術的推進逐步提速。
資料來源：《PEM：最具潛力的電解水制氫技術》
此外，《規劃》提出了氫能產業發展各階段目標：到2025年，基本掌握核心技術和制造工藝，燃料電池車輛保有量約5萬輛，部署建設一批加氫站，可再生能源制氫量達到10-20萬噸/年，實現二氧化碳減排100-200萬噸/年。
到2030年，形成較為完備的氫能產業技術創新體系、清潔能源制氫及供應體系，有力支撐碳達峰目標實現。到2035年，形成氫能多元應用生態，可再生能源制氫在終端能源消費中的比例明顯提升。
受此利好消息刺激，氫能概念股在二級市場掀起來漲停潮。
對產業有所了解的朋友們應該知道，自2016年氫能產業納入國家能源戰略以來，我國氫能產業高速發展，在產業鏈各環節已初具雛形，完成了從0-1的過程、正在邁向從1-N的道路。
根據中國氫能聯盟的預計，2020年至2025年間，中國氫能產業產值將達1萬億元，2026年至2035年產值達到5萬億元。可以說，氫能未來的前景就是星辰大海。
當然，現階段產業鏈各技術環節仍舊存在著諸多需要攻關的技術，比如液態氫儲運，IV型儲氫瓶，大型加氫站、電堆成本等等。
在這些問題之上，還有一個問題，如果無法解決氫能產業推進便無從談起。
這個環節便是推進氫能產業進程所面臨的第一重門——制氫。
01 深度脫胎靠綠氫
隨著氫能知識的逐步普及，人們對氫能燃燒高效無碳的優點普遍接受，對氫能的產業鏈也有所了解。
的確，能效上來看，氫氣的熱值約為140MJ/kg，高達煤炭、汽油等傳統燃料的3倍以上。
儲量上來看，氫是宇宙中含量最多的元素，大約占據宇宙質量的75%，地球上豐富的水資源中蘊含著大量可供開發的氫能，未來是獲取最便利和成本最低的能源之一。
與之相反，鋰電池的金屬材料成本，如鋰和鈷則在電池總體成本中占據了很大比例，且相對稀缺，價格高昂。
電池生產過程中要使用大量鋰、鈷、鎳等金屬材料，其生產過程中，金屬材料的開采、生產加工都會產生大量能量消耗和碳排放，屬于冶煉、化工產業。
而氫氣直接燃燒或通過燃料電池發電的產物為水，能夠?qū)崿F(xiàn)真正的零碳排放，對環境不造成任何污染。故而氫能被稱為終極能源。

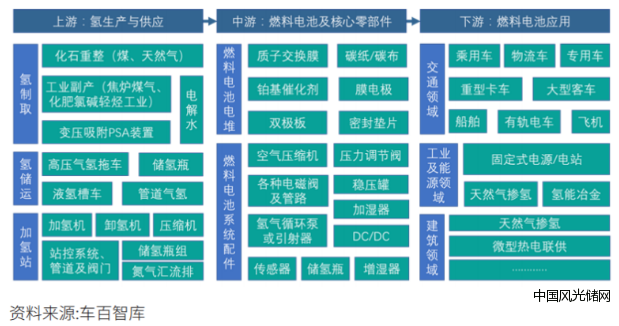

按照產業鏈由上到下的次序，氫能源產業鏈可以分成三段，上游是氫生產與供應；中游，是燃料電池及核心零部件，而它的下游，則是燃料電池應用。

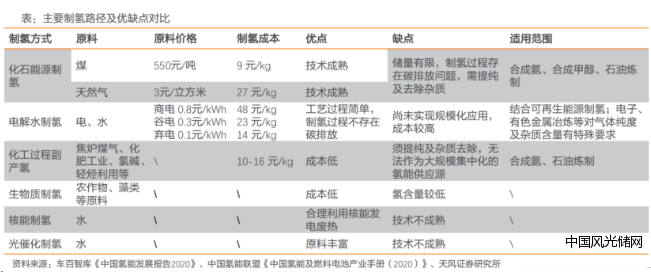

現階段較為成熟的制氫的技術路線有三種：一是以煤炭、天然氣為代表的化石能源重整制氫，俗稱藍氫；二是以焦?fàn)t煤氣、氯堿尾氣、丙烷脫氫為代表的工業副產氣制氫，俗稱灰氫；三是電解水制氫，俗稱綠氫。

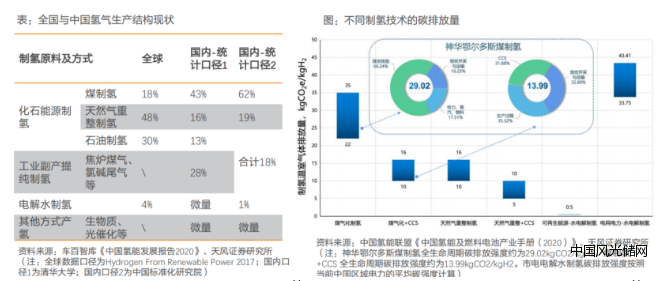

化石能源制氫為我國目前主流的制氫方式，而基于可再生能源的電解水制氫方案的碳排放最低。
前兩者生產氫氣的技術無法擺脫對傳統能源的消耗，雖然通過碳捕捉與封存技術（CCS）可有效降低化石能源制氫過程中產生的碳排放。但長期來看，只有可再生能源電解水制備的“綠氫”才能實現真正的零碳排放。
我國是世界上最大的制氫國，年制氫產量約3300萬噸，其中，能達到工業氫氣質量標準的約有1200萬噸?？稍偕茉囱b機量全球第一，在清潔低碳的氫能供給上具有巨大潛力。
在未來，通過電解水可以將富足的可再生能源轉化成綠氫，為建筑、交通、工業等高排放部門供給清潔環保的綠色原料和燃料，從而減少化石能源的使用，有效減少碳排放。
因此，未來綠氫的大規模生產，才是氫能產業實現深度脫碳的首要任務。
不過，實際進展道阻且長。根據IRENA的測算，全球僅有4%的氫氣來自電解水制氫，其余均來自煤炭、天然氣以及石油煉化領域。
未能大規模推廣的原因在于成本，電解水制氫的成本遠遠高于化石能源成本。
然而隨著光伏、風電的進一步降本，到2030年國內部分可再生資源優勢區域，其度電成本到達到0.1-0.15元/KWh，綠氫成本逐步下降到14元/KG左右，實現與灰氫平價。
具備深度脫碳屬性的綠氫無疑是更好的選擇，大規模商用拓展便隨之來臨。
02 PEM電解水技術

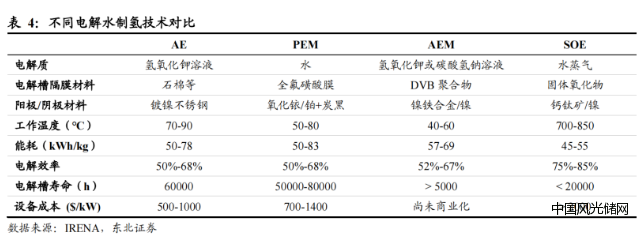

電解水制氫的基本原理，是水分子在直流電作用下解離生成氧氣和氫氣，分別從電解槽的陽極和陰極析出，具體可分為堿性水電解、質子交換膜水電解（PEM）、陰離子交換膜水電解（AEM）以及固體氧化物水電解（SOE）四種技術路線。
目前堿性水電解與PEM的產業化程度相對較高。
堿性電解水技術最為成熟，其采用氫氧化鉀水溶液作為電解質，以石棉為隔膜，分離水產生氫氣和氧氣。
由于是堿性條件，因此可以使用非貴金屬電催化劑，因此電解槽造價成本較低；但是，難以快速啟動和變載，無法快速調節制氫速度，因此與可再生能源適配性較差。
從技術角度看，PEM電解水技術具有獨特優勢，許多新建項目開始轉向選擇PEM電解技術，近年開始獲得較多的市場份額。
相較堿性電解水技術，PEM電解采用純水電解，無污染、無腐蝕；其次，質子交換膜擁有更高的質子傳導性，電解槽工作電流可大大提高，從而提升電解效率。
同時PEM電解水技術能夠提供更寬的負載范圍和更短的響應啟動時間，與水電、風電、光伏（發電的波動性和隨機性較大）具有良好的匹配性，最適合未來能源結構的發展。
近年來，PEM電解水技術的推進逐步提速。
2015年，西門子和林德氣體在德國美因茨能源園區建成當時世界最大PEM電解工廠，額定裝機功率達6MW，此后PEM電解項目數量和裝機規模也在不斷提升。2020年，法液空完成在加拿大貝坎庫爾的20兆瓦PEM電解水項目建設。
國內方面，中科院大連化學物理研究所、中船重工集團718研究所等單位正開展PEM純水制氫設備的研究與制造。
中石化、三一、隆基和陽光電源等國內新進入者更加關注PEM水電解制氫。
2021年3月4日，上海電氣電站集團與中科院大連化學物理研究所正式簽訂“兆瓦級模塊化高效PEM電解水制氫設備及系統開發項目合作協議”。
2021年3月18日，陽光電源重磅發布了“SEP50”PEM電解槽。據了解，該產品單槽功率250kW，是國內目前單槽功率最大的PEM電解槽，也是國內首款量產的50標方PEM電解槽。
康明斯中標中國石化首個2.5MWPEM項目。
2022年1月15日，龍?bào)纯萍迹?03906.SH）全資子公司龍?bào)礆淠茉垂九c中國科學院大連化學物理研究所共同啟動PEM電解水制氫催化劑的研發項目。
可以看出來，國內PEM電解項目規模較小，當前國內交付應用的設備大多是小型電解槽。到底是什么因素制約著PEM電解制氫的推廣呢？逐本溯源，我們需要回到PEM電解槽的構造上。
03 影響PEM水電解制氫推廣的瓶頸

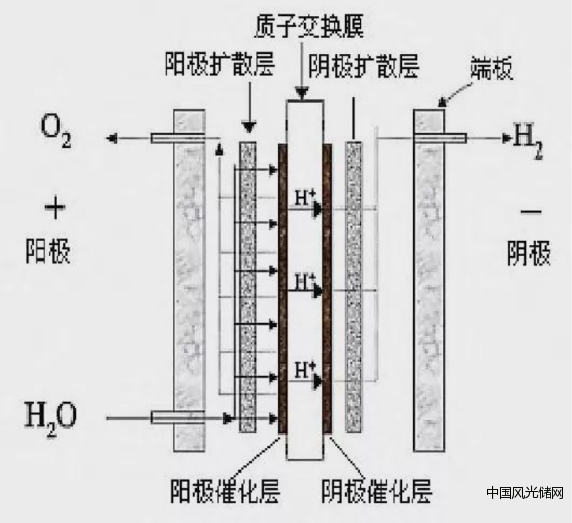

PEM水電解槽主要部件由內到外依次是質子交換膜、陰陽極催化層、陰陽極氣體擴散層、陰陽極端板等。
其中擴散層、催化層與質子交換膜組成膜電極，是整個水電解槽物料傳輸以及電化學反應的主場所，膜電極特性與結構直接影響PEM水電解槽的性能和壽命。
資料來源：《PEM：最具潛力的電解水制氫技術》
在投資成本方面，過去5年電解槽成本已下降了40%，但是目前PEM電解成本投入仍舊比堿性電解水至少多一倍。投資和運行成本仍然是PEM水電解制氫亟待解決的主要問題。
電解槽是電解水制氫系統的核心部分。從成本構成來看，電解槽在制氫系統總成本中的占比約為40%-50%。
而質子交換膜是電解槽的核心部分，不僅傳導質子，隔離氫氣和氧氣，而且還為催化劑提供支撐，其性能的好壞直接決定水電解槽的性能和使用壽命，因此在整個設備中至關重要。
區別于堿性水電解制氫，PEM水電解制氫選用具有良好化學穩定性、質子傳導性、氣體分離性的全氟磺酸質子交換膜作為固體電解質替代石棉膜，能有效阻止電子傳遞，提高電解槽安全性。
質子交換膜制備曾長期被杜邦、戈?duì)柕让绹腿毡旧贁?shù)廠家壟斷，目前主要使用杜邦的nafion-711和511系列。該系列主要采用全氟磺酸樹脂制造，膜厚度是普通燃料電池交換膜的10-15倍，因此整體成本非常高。
目前，國內東岳、科潤等企業正積極布局，東岳150萬平米質子交換膜生產線一期工程已投產，科潤100萬平米質子交換膜項目也已開工。隨著國內技術的不斷突破，國產質子交換膜實現進口替代的空間巨大。
貴金屬催化劑方面，PEM膜電極陽極和陰極主要使用鉑和銥兩種貴金屬催化劑。
可是，從上游資源的分布來看，這兩種貴金屬在國內的儲量非常少，主要分布在南非、俄羅斯、南美等地區，一旦PEM制氫大規模使用，國內產業就會面臨原材料極度依賴外國進口的供應鏈風險。
與此同時，國內這兩種催化劑的制作工藝和產能水平還無法與JohnsonMatthey等外資品牌媲美，國內PEM設備企業進口鉑和銥催化劑的需求仍比較明顯。
擴散層材料方面，目前行業內主要使用燒結氈、鈦氈和碳?xì)值炔牧下肪€，其中陽極以鈦氈效果最高，陰極主要使用碳?xì)?，為了?shí)現材料與自家工藝的最佳配合，擴散層填充材料基本上都是需要定制，這也是體現各家工藝水平的核心環節之一。
雖然目前不少國內企業都有類似的產品在送樣測試，但整體的效果和國外同行還有較大的差距。
除了擴散層陽極填充材料，雙極板、端板等零部件都是使用鈦合金材料以防止發生氫脆現象，提高設備整體的安全性。鈦合金難加工，對國產企業的加工精度水平也提出非常高的要求。
總體來說，PEM制氫在國內發展方興未艾，需要攻克多個技術環節，要實現大規模商業化，道阻且長。
然而，在未來能源版圖中，氫能無疑是一塊重要拼圖，在國家積極推動和資本介入下，實現國產化替代的前景較為樂觀。
04 結語
在碳中和的背景下，新能源替代傳統能源是歷史發展的必然趨勢。
能源對于一個國家的重要性不言而喻。國與國的競爭從傳統能源的爭奪逐步過渡到新能源建設的競爭上。
各國政府都在大力支持氫能技術的研發與產業布局，通過密集的扶持政策出臺爭取先人一步。
有了政府大規模的扶持和補貼，相信氫能的商用時間一定會早于預期。
現階段，首先要做的是推開氫能產業的第一重門，那便是PEM電解水技術國產化替代。
